基于JS实现带动画效果的流程进度条
网络 2018-08-13 1294
当在使用流程的时候，比如有一个审核流程，有三个阶段：开始，审核中，审核成功。当在不同的阶段，做相应的进度显示，当显示时，是以动画的形式显示的。话不多说，我们开始打造吧。
首先，我考虑的是使用canvas来打造这个控件，于是我现在demo.html里新建了一个canvas用来显示测试用，并且先预计了几个属性值，在做的过程中增增改改，最终属性如下：
1 2 3 | <canvas id="myCanvas" width="800" height="100" style="background:#efefef" data-show="开始|审核中|预审核|结束" data-font-size="16" data-r="15" dara-progress="3" data-speed="20" data-fill-colour="#ffff00" data-padding="10"> 您的浏览器不支持 HTML5 canvas 标签。</canvas> |
然后开始编写相应的js文件，我将其命名为ct_progress.js。我的目的是打造一款使用者可以自由配置的显示控件，于是定义了一下可配置的属性：
1 2 3 4 5 6 7 8 9 10 | var c=document.getElementById("myCanvas"); var showStr = c.getAttribute("data-show"); var showStrs = showStr.split("|"); var r = c.hasAttribute("data-r")?Number(c.getAttribute("data-r")):15; var ctx=c.getContext("2d"); var padding = c.hasAttribute("data-padding")?Number(c.getAttribute("data-padding")):10;//左右上的间隔 var space = (c.getAttribute("width")-2*r-2*padding)/(showStrs.length-1); var speed = c.hasAttribute("data-speed")?Number(c.getAttribute("data-speed")):20;//动画速度 var fillColour = c.hasAttribute("data-fill-colour")?c.getAttribute("data-fill-colour"):"#ffff00";//填充色 var fontSize = c.hasAttribute("data-font-size")?Number(c.getAttribute("data-font-size")):15; |
属性完成，开始使用canvas使用这些属性值开始进行初始化画图：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 | for(var i in showStrs) { ctx.beginPath(); ctx.fillStyle="#ffffff"; ctx.arc(r+i*space+padding,r+padding,r,0,2*Math.PI);//前面两个参数为圆心坐标，第三个为半径，第四个为起始角。第五个为结束角 ctx.fill(); if(i!=0) { ctx.fillRect(r+(i-1)*space+padding,r/2+padding,space,r);//前面两个左上角坐标，后面两个宽高 } ctx.beginPath(); ctx.fillStyle="#333333"; ctx.font=fontSize+"px Georgia";//一定要指定字体否则大小没有用 ctx.fillText(showStrs[i],r+i*space-r+padding,r*2+fontSize+10+padding);//左下角为起点 ctx.stroke(); } |
此时画出了一个静态的没有进度的流程进度条。然后为这个进度条加上显示时的动画：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 | var proW = 0;//进度长度 var progress = c.hasAttribute("dara-progress")?Number(c.getAttribute("dara-progress")):showStrs.length;// var showW = space*progress;//计算应该显示的进度长度 var i=0,j; var int = setInterval(function () { //清除 //ctx.clearRect(0, 0, c.width, c.height);//不清除在原图上画了覆盖 j=i; i = parseInt(proW/space); if(i>j) { ctx.beginPath(); ctx.fillStyle=fillColour; ctx.fillRect(r+j*space+padding,r/2+padding,space,r);//前面两个左上角坐标，后面两个宽高 //clearArc(ctx,r+j*space+padding,r+padding,r,1);//清除圆部 } else { if(i<progress) { ctx.beginPath(); ctx.fillStyle=fillColour; ctx.fillRect(r+i*space+padding,r/2+padding,proW-i*space,r);//前面两个左上角坐标，后面两个宽高 } } //clearArc(ctx,r+i*space+padding,r+padding,r,1);//清除圆部 ctx.beginPath(); ctx.fillStyle=fillColour; ctx.arc(r+i*space+padding,r+padding,r,0,2*Math.PI);//前面两个参数为圆心坐标，第三个为半径，第四个为起始角。第五个为结束角 ctx.fill(); if(proW>=showW) { clearInterval(int); } proW+=speed; }, 150); |

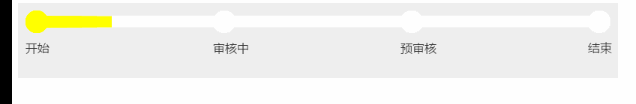

这样便完成了一个简单的带显示动画的流程进度条。最终效果如下：
具体控件使用以及源码，详见github:点击打开链接希望学习或有用到的童鞋star一下，感谢
